Конные картофелекопатели

Рис. 1. Слышал, что до войны (1941 г.), а может быть, и после нее отечественная промышленность выпускала конные картофелекопатели. Если имеется возможность, опубликуйте сведения о них, расскажите об устройстве и принципах работы.

П.Г. Самойленко.

Простейшие картофелекопатели - это конные орудия и машины, подкапывающие картофель лемехом с разваливанием борозды в обе стороны.

Технология уборки включает следующие операции: выкапывание картофеля вместе с землей, освобождение клубней от земли, ботвы и укладка в тару. По техническим характеристикам рабочих органов конные картофелекопатели можно подразделить на два типа: плужные орудия и машины швырялки. В картофелекопателях всех типов основным рабочим органом является лемех, который подрезает пласт земли ниже уровня залегания клубней.

Рис. 2. В наиболее простых картофелекопалках плужного типа за лемехом следует двусторонний отвал, представляющий собой решетчатую поверхность (рис. 1). Она состоит из веерообразно расположенных спиц, через её поверхность просеивается подрезанная лемехом земля. Картофель же сходит с отвала и ложится на поверхность почвы. Для эксплуатации плужного картофелекопателя требуется одна лошадь. Производительность его около 0,1 га/ч. Такие картофелекопатели применялись в основном на песчаных почвах.

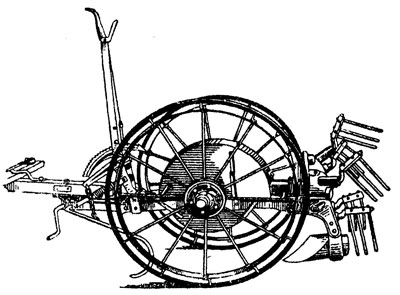

Картофелекопатель-швырялка. Для лучшего разрыхления пласта земли, поднятого лемехом, и свободного отделения клубней машина имеет швыряльный аппарат в форме вил, которые звездообразно расположены на общей оси (рис. 2).

В процессе работы картофелекопателя швыряльный аппарат вращается в направлении, перпендикулярном по отношению к линии движения машины по полю. Разрыхленная земля вместе с картофелем отбрасывается в сторону. А клубни, отделенные от земли, ложатся на поверхность почвы. Для эксплуатации картофелекопателя-швырялки требуются три лошади. Производительность 0,15 га/ч.

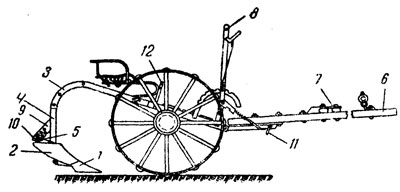

Рис. 3. Конный картофелекопатель В-9.

Имеет два колеса (рис. 3). На их оси смонтированы рама 3, грядиль 4 с корпусом, состоящим из двустороннего лемеха 1, отвалов 2 и планки-регулятора 5. В передней части машины имеется дышло 6 с двумя вальками 7 для запряжки двух лошадей. Рычаг 8 позволяет включать корпус в рабочее положение и выключать при транспортировке.

Лемех 1 имеет клиновидную форму. Устанавливают его с определенным наклоном. При копке картофеля лемех разрезает рядки по длине на две части ниже уровня расположения клубней. Отвалы служат для переворачивания разрезанных пластов. Клубни картофеля при этом оказываются на поверхности, что облегчает их уборку.

Длина картофелекопателя (без дышла) 2,1 м, ширина - 0,8, высота 1,1 м, масса 196 кг. Рабочий захват 0,7 м.
