Агрегат для измельчения трав

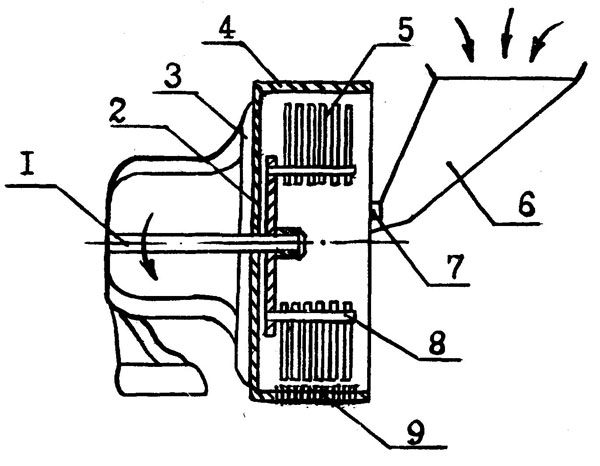

Схема агрегата для измельчения лечебных трав: 1 - вал, 2 - фланец измельчителя; 3 - фланец корпуса насоса; 4 - корпус; 5 - молоточки; 6 - загрузочный бункер; 7 - задвижка; 8 - палец; 9 - фракционное сито.

Рационализатором Глебовского завода минеральных вод Тернопольской области И.Я. Гурским сконструирован специальный агрегат для измельчения предварительно высушенных лечебных трав.

В основу конструкции входит описанный центробежный насос консольного типа К20/30, а также изготовленная измельчительная головка, которая монтируется на фланец взамен корпуса и ротора.

Трава, предназначенная для измельчения, поступает в загрузочный бункер 6 (см. рис.) и через задвижку 7 попадает в корпус 4. При вращении вала 1 молоточки 5, закрепленные в пальце 8, ударяют по стеблям и листьям травы и измельчают ее. Под действием центробежной силы измельченные частицы выходят через фракционное сито 9. В зависимости от требуемой степени измельчения возможна замена сита. Агрегат прост в обслуживании и надежен в работе.
