Шахтный колодец

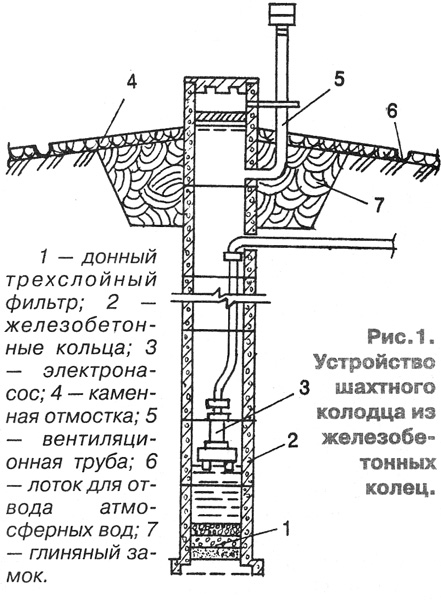

Рис.1. Устройство шахтного колодца из железобетонных колец.

1 - донный трёхслойный фильтр; 2 - железобетонные кольца;

3 - электронасос; 4 - каменная отмостка; 5 - вентиляционная труба;

6 - лоток для отвода атмосферных вод; 7 - глиняный замок. Шахтный колодец строят из качественных, не использованных ранее материалов, стойких к воздействию воды и грунта. Бетонные и металлические части колодца защищают от воздействия воды только такими средствами, которые не влияют на её качество. Место для строительства колодца выбирают вдали от мест возможного загрязнения и на расстоянии не ближе 20 м от жилых и хозяйственных построек.

Поперечное сечение колодца должно быть одинаковым по всей высоте. В плане он квадратный, с размерами 1,0x1,0; 1,25x1,25 м и круглые диаметром 1,0 м. Стены могут быть деревянные, каменные, кирпичные, бетонные и железобетонные. Их углубляют в водоносный слой на 1,0-2,0 м. В нижней части стенок колодца делают отверстия для притока воды. Дно колодца засыпают фильтрующим материалом из крупного гравия или щебня толщиной 130-180 мм, чтобы вода не была мутной.

В плавунных грунтах дно колодца делают из толстых досок с небольшими отверстиями для притока воды. Это предотвращает заплывание колодца и облегчает его чистку. В каменных, бетонных и кирпичных колодцах деревянный пол подводят под нижнее ребро, а в деревянных - под сруб. Если плывун имеет большой приток воды, дно забрасывают булыжным камнем, затем крупным каменным щебнем и потом уже настилают пол.

В сельской местности наиболее распространены шахтные колодцы со стенами из железобетонных колец (рис.1). Их можно купить или изготовить самому. Для этого делают сборно-разборную форму, состоящую из трёх частей: внешней и внутренней стенок и поддона. Расстояние между внешней и внутренней стенками формы должно соответствовать толщине набиваемого кольца - 70-100 мм. Высота колец - 0,7 м, внутренний диаметр - 0,7-1,0 м. Для формовки колец готовят бетон (цемент, песок, щебень или гравий в соотношении 1:1, 5:3). Укладывают его в форму слоями и штыкуют стальным прутом. Арматуру из стальной проволоки диаметром 3-5 мм устанавливают в толщу бетона.

Отформованное изделие выдерживают в опалубке трое-четверо суток, затем распалубливают и поливают несколько дней водой. В результате оно приобретает необходимую прочность. Использовать кольца в дело можно через месяц после изготовления.

Шахтные колодцы из железобетонных колец устраивают опускным способом. Сначала выравнивают площадку, затем устанавливают на ней кольцо. Лопаткой с укороченной ручкой аккуратно выбирают грунт из середины кольца и под ним. Кольцо постепенно оседает. Когда первое кольцо полностью окажется в земле, на него, соблюдая вертикальность, устанавливают второе и т.д. Кольца лучше соединять на цементном растворе состава 1:3, накладывая его на торец ранее установленного кольца, слоем в 10-15 мм. Выдавленный раствор снимают и заглаживают. Грунт подают наверх ведром или корзиной при помощи блока. Пространство между кольцами и стенками шахты засыпают сразу или постепенно, но не уплотняют, чтобы не замедлить оседание колец.

Надземную часть шахтного колодца делают высотой 0,7-1,0 м и снабжают водоподъемным устройством в виде блока, ворота или “журавля”. По санитарным требованиям колодец оборудуют откидной крышкой и устраивают над ним навес или будку. Чтобы в колодец не попадали загрязнённые воды, вокруг него роют котлован на глубину промерзания грунта, заполняют мятой жирной глиной, послойно её трамбуя. Площадку вокруг колодца замащивают булыжником, плитами или бетонируют. Ширина её должна составлять 1,0-2,0 м, а уклон - 2%.

Шахтные колодцы следует не реже одного раза в год чистить и дезинфицировать. Для обеззараживания воды приготовляют 1-2%-ный раствор хлорной извести. В шахтных колодцах глубиной до 7,0 м целесообразно применять всасывающие насосы, а при большей глубине - всасывающе-нагнетательные.

Внимание! При спуске в колодец необходимо принять меры предосторожности. Перед началом спуска нужно бросить в колодец зажжённую бумагу. Если она потухнет, не достигнув воды, значит, в колодце имеется углекислый газ, и колодец следует проветрить при помощи труб, опускаемых в него. Спускающийся в колодец человек должен быть обут в чистые резиновые сапоги и привязан за пояс крепкой верёвкой, которую за другой конец должны поддерживать два человека. Во избежание несчастных случаев не рекомендуется спускаться в колодец, если нет 2-3 помощников.
