Спасатель погружных насосов

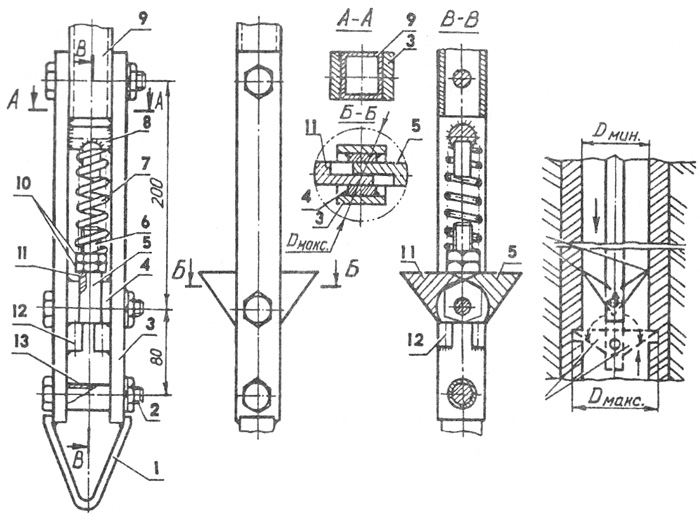

Приспособление для подъёма оборвавшихся погружных насосов с трубами на фланцах:

1 - пикообразная направляющая; 2 - болт М10 с гайкой и шайбой Гровера (3 компл.);

3 - стальная полоса-основа (2 шт.); 4 - усечённая шайба (2 шт.);

5, 11 - зацепы-фиксаторы; 6 - подвижный шток-болт М12; 7 - пружина сжатия;

8 - вварной штифт; 9 - штанга (труба квадратного сечения); 10 - гайки М12;

12 - ограничитель (4 шт.); 13 - распорная втулка. В процессе эксплуатации глубинные (погружные) насосы зачастую обрываются. Зацепить их с наружной стороны фланца для подъёма из скважины невозможно из-за плотного прилегания последнего к обсадной трубе. Изловить оборванный насос в скважинном колодце и вытащить его для ремонта поможет самодельная ловушка-зацеп, смонтированная на отрезке штанги-трубы квадратного сечения. К числу несомненных достоинств предлагаемой ловушки-зацепа относится и то, что токарные операции при её изготовлении не требуются. Сварочные работы тоже сведены к минимуму: фиксация нескольких деталей легким “прихватыванием”, которое может быть осуществлено любым “сварочником”.

Размеров (за исключением межосевых 80 и 200 мм) не привожу, так как они определяются внутренним диаметром обсадных труб, конструкцией погружного насоса и материалами, что имеются в распоряжении у изготовителя подобного приспособления. Вместе с тем, считаю уместным отметить: полосы-основания изготавливаются из углеродистой стали марки Ст3 и после болтового прихватывания на штанге-трубе квадратного сечения жестко соединяют сваркой совместно с ограничителями, штифтом и усечёнными шайбами.

Пружину сжатия лучше взять готовой (например, подобрать подходящую со списанной автотракторной техники). А вот зацепы-фиксаторы, раздвижная конструкция которых схожа с бытовыми ножницами, придётся сделать самим, скажем, из легированной стали марки 40ХНВА. При спуске приспособления в скважину зацепы-фиксаторы, находясь в сложенном состоянии, подпираются штоком-болтом со сжатой пружиной. После достижения фланцев погружного насоса зацепы-фиксаторы распрямляются и, “впиваясь” в стенки, обеспечивают надежный захват застрявшего погружного насоса и извлечение его из обсадной трубы колодца.

Назначение ограничителей - исключить дальнейший разворот и аварийное складывание зацепов остриями вниз. В противном случае неизбежен срыв фиксации и повторная потеря погружного насоса в скважине.
