Самодельная буровая установка для колодца

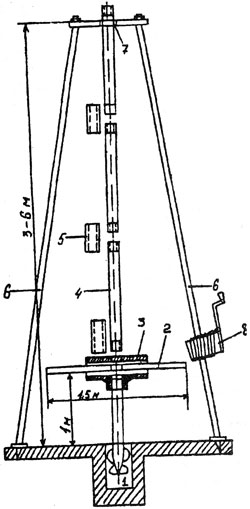

Рис. 1. Устройство буровой установки: 1 - бур; 2 - ворот; 3 - тройник; 4 - разборная штанга; 5 - муфта; 6 - вышка-тренога; 7- отверстие; - лебедка. В песчаных, глиняных, суглинистых грунтах с небольшим содержанием галечника для устройства трубчатого колодца (водозаборной скважины) используют самодельную буровую установку (см. рис.). Бур 1 изготавливают из трубы диаметром 1 дюйм с наружной винтовой резьбой на одном конце и шнековой винтовой поверхностью диаметром 200 мм (1-2 витка) на другом. К торцу шнековой поверхности приваривают два стальных ножа. При установке бура вертикально ножи наклонены к горизонтали и при вращении ввинчиваются в грунт, разрыхляют и откладывают его в пазухи винтовой поверхности. После трех оборотов бур вынимают, очищают и далее все повторяется.

Бур ввинчивают с помощью воротка 2, т.е. трубы длиной 1,5 м, соединенного с тройником 3 с внутренней винтовой поверхностью. Тройник навинчивают на разборную штангу 4 из труб длиной 1,5 м. Таким образом пробуривают скважину глубиной до 1 м. Далее с помощью муфты 5 присоединяют следующую трубу штанги 4 и процесс повторяется. Наращивание штанги позволяет углубиться в грунт до 8 м. Если попадается водоносный слой, бурение прекращают и в скважину опускают обсадные кольца меньше диаметра скважины для предотвращения обвала стенок и засыпки скважины.

Когда водоносный слой залегает на большой глубине, бурение продолжают с использованием деревянной или металлической вышки-треноги б высотой 3-6 м и более. В верхней её части для выхода штанги делается отверстие 7. Для подъема штанги на треногу имеется лебедка 8. При прохождении твердых сухих пород в скважину подливают воду.

К примеру, бурение идет на глубине 15 м, вороток штанги возвышается на 1 м от земли, бур набрал грунт и его извлекают на поверхность. Лебедкой всю штангу поднимают на высоту 8 м, причем верхний её конец проходит в отверстие треноги. У поверхности земли штангу разъединяют, крючком лебедки подцепляют её за нижнюю часть и поднимают. Перехватив еще раз крючком лебедки, бур вынимают и чистят. Опускание бура происходит в обратной последовательности.

Достигнув водоносного слоя, бурение прекращают и приступают к монтажу обсадных труб (металлических, керамических, бетонных) диаметром меньше диаметра скважины. Трубы монтируют секциями на высоту вышки, соединяют и опускают в скважину. Торец нижней (первой) обсадной трубы наглухо заделывают и выполняют в виде фильтра: на высоте до 2 м её перфорируют (сверлят множество отверстий) и обертывают сверху сеткой из нержавеющего материала или стеклотканью для предотвращения засорения грунтом. После окончания монтажа все обсадные трубы должны возвышаться над поверхностью не менее чем на 0,8 м. Над ними сооружают шатер из досок, вокруг роют отводную канаву или устраивают глиняный замок шириной 1 м и толщиной 0,3 м.

При бурении скважины может встретиться плывунный слой мелкого песка, который необходимо перекрыть. Если слой плывуна менее 1 м, обсадные трубы опускают на всю высоту верхней части скважины, включая высоту плывунного слоя, и бурят скважину буром меньшего диаметра. Если слой плывуна более 1 м, сначала промеряют его высоту арматурным прутом. Затем из жести заготавливают отрезок трубы диаметром по размеру скважины и высотой на 15 см больше высоты плывуна. Подогнув торцевые стенки трубы в сторону от полости скважины, её опускают в скважину и перекрывают плывун. Дальнейшее бурение выполняют буром диаметром 1 дюйм. В первое время, пока не сформируется естественный песчаный обратный фильтр, из скважины периодически откачивают воду, так как мелкий песок из водоносного слоя будет просачиваться через фильтр.

Значительно усложняют работу твердые каменные слои или валунно-галечниковые отложения, особенно, когда они залегают на глубине 10 м и более. Рассмотрим самый сложный случай - глинистые грунты с большим содержанием валунов или галечника. Для этого при бурении применяют две обсадные трубы: вспомогательная (для проходки самого сложного участка) и основная. Первая обсадная труба должна быть возможно большего диаметра (до 300 мм). Такого диаметра труба нужна для того, чтобы поднять наверх крупный камень, что намного легче, чем долбить его в забое. После проходки валунно-галечниковых отложений скважину бурят под основную обсадную трубу. Нижним концом её опускают до верхней части водоносного слоя, а ниже помещают еще одну трубу - фильтр с отстойником, расположенным ниже его отверстий.

Трубчатый колодец, если он правильно построен и грамотно обслуживается, обеспечит водоснабжение приусадебного или дачного участка не хуже шахтного и не уступит ему в долговечности. К тому же и вода в нем не успевает застаиваться.
