Кротоловка: две в одной

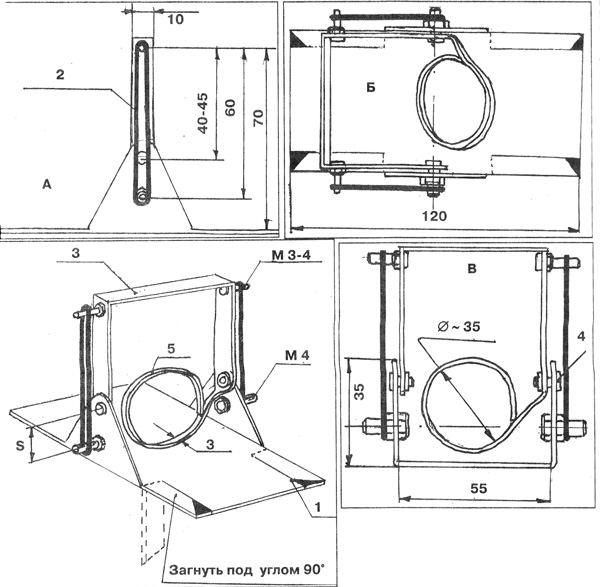

Рис. 1. Устройство и принцип работы кротоловки: 1 - основание;

2 - резиновое кольцо; 3 - ударная скоба; 4 - заклёпка или болтовое

соединение; 5 - спусковое кольцо; А, В - кротоловка находится в

рабочем положении; Б - нерабочее положение. Предлагаемая нами конструкция кротоловки отличается от уже известных. Как правило, для отлова крота в каждый кротовый ход устанавливают две кротоловки. Имеющиеся в продаже заводские кротоловки при их установке срабатывают только с одной стороны, вот почему они должны устанавливаться попарно. Достоинство кротоловки нашей конструкции в том, что она устанавливается на весь кротовый ход. Чувствительность спускового устройства кротоловки очень высока и зависит от расстояния S (см. рисунок), равного 15-20 мм. Чем оно больше, тем больше плечо рычага спускового кольца.

Устройство кротоловки. Состоит она из основания 1, изготовленного из листового металла толщиной 1,5-2 мм. На нём делают надрезы и вырезают заштрихованные уголки, затем загибают полоски под углом 90°. Это обеспечивает надежную фиксацию кротоловки в кротовом ходу. Ударную скобу 3 изготавливают из листового железа толщиной 2 мм. После разметки в нём сверлят отверстия для крепления резинового кольца и скобы к основанию. Скобу вырезают из более тонкого листового железа, из которого сгибают спусковое кольцо 5. Для привода ударного механизма в действие используется резиновое кольцо 2 диаметром 30-35 мм и толщиной 3 мм (возможны варианты, все зависит от того, какую кротоловку вы захотите изготовить). Пружину применять нецелесообразно - быстро ржавеет и выходит из строя. Остальные особенности конструкции кротоловки понятны из рисунка.

Установка кротоловки. Вскрывают кротовый ход таким образом, чтобы не присыпать землей оба отверстия. Кротоловку ставят на землю так, чтобы её основание было несколько ниже кротового хода. Сверху основание слегка присыпают землей, чтобы оно было на одном уровне с кротовым ходом. Для приведения кротоловки в рабочее состояние ударную скобу устанавливают в верхнюю “мёртвую” точку. Делать это надо очень осторожно, так как при малейшем изменении величины рычага в ту или иную сторону от верхней “мертвой” точки сразу же срабатывает ударная скоба. Сверху кротовый ход закрывают кусочками дерна и присыпают щели землёй, чтобы внутрь не попадал дневной свет.
