Сетка-рябица без проблем

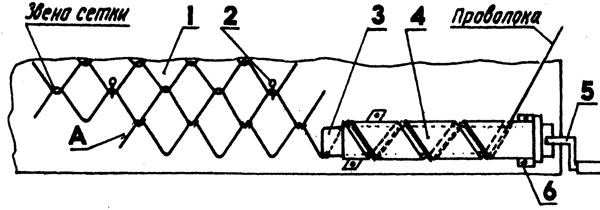

Приспособление для навивки сетки-рябицы вручную: 1 - стол; 2 - штырь; 3 - нож для навивки проволоки; 4 - цилиндр-шагообразователь спиральной щелью; 5 - рукоятка; 6 - кронштейн. А - конец проволоки передний.

Для самостоятельного изготовления сетки-рябицы подойдет не слишком жесткая проволока диаметром до 4 мм. Конечно, проще и производительнее механизированная навивка сетки из бухты проволоки. Зато при ручной работе можно использовать любые проволочные обрезки.

Все оборудование состоит из рабочего стола и простейшего механизма навивки. Длину стола диктует предполагаемая ширина сетки, а его ширина может быть 300-400 мм. На столешнице установлены механизм навивки и несколько штырей для крепления уже сплетенной полосы сетки.

Механизм навивки состоит из винта - полого стального цилиндра со спиральной щелью и кронштейна для крепления его к столу. Внутри цилиндра вращается плоский нож из стальной полосы, ширина которого почти равна внутреннему диаметру цилиндра (Двн). При навивке нож приводится во вращение рукояткой, а увлекаемая им проволока протягивается по щели, благодаря чему формируются ячейки сетки.

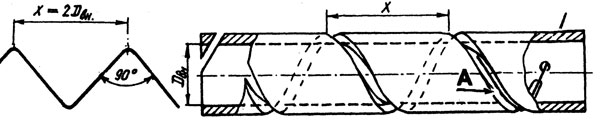

Схема формирования звена сетки.

Технология изготовления сетки следующая. Нож поворачивают в цилиндре до совпадения его плоскости с отверстием, куда вставляют передний конец проволоки. Последний загибают за кромку ножа и заправляют в начало винтовой щели. Затем вращением ножа формируют первое звено сетки. Далее проволока при вращении ножа перемещается по виткам щели; при этом на входе в щель создается натяг проволоки и заодно она рихтуется.

Получаемые звенья при движении вплетаются в предыдущие полосы, а концы проволоки по завершении очередной завивки загибают, чтобы полотно сетки не рассыпалось. Для уменьшения трения проволоку перед вхождением в механизм навивки следует смазывать.

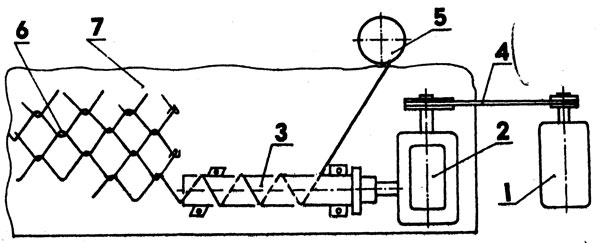

Механизированная установка для навивки сетки-рябицы: 1 - электродвигатель; 2 - редуктор; 3 - механизм навивки; 4 - передача ременная; 5 - бухта проволоки; 6 - сетка; 7 - стол.

Спиральная щель может быть получена на токарном станке в режиме нарезания метрической резьбы. При этом шаг щели должен быть вдвое больше Двн цилиндра (или ширины ножа), ибо с уменьшением шага увеличиваются усилия при навивке. Ширина щели должна быть не менее двух диаметров используемой проволоки, а количество шагов на цилиндре - не более трех-четырех.

При ручной навивке за день можно изготовить до шести погонных метров добротной сетки.
