Велосипед с коляской

Для транспортировки плодов, овощей, других небольших и сыпучих грузов удобно использовать дорожный велосипед с коляской. Её можно изготовить в домашних условиях, так как наша промышленность таких не производит.

Для этого потребуется старая рама такого же велосипеда, колесо с передней вилкой. Инструмент - ножовка по металлу, электрическая дрель и молоток.

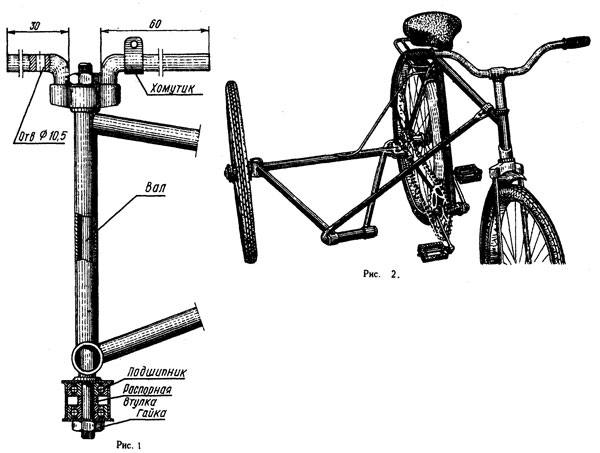

От старой рамы отрезаем вилку заднего колеса. Обрезаем вилку переднего колеса, оставшиеся концы расклепываем в разные стороны под прямым углом (см. рис. 1).

В коротком конце вилки просверливаем отверстие диаметром 10,5 мм. Подготовленную к работе вилку вставляем в раму, где крепилось седло, и затягиваем стяжным болтом. В нижней части рамы, где крепилась каретка с шатунами, просверливаем отверстие диаметром 10,5 мм, вставляем конец оси втулки заднего колеса. Привариваем и собираем колесо на приваренной оси.

Если нет электро- или газосварки, возьмите стальной стержень, на концах нарежьте резьбу М-10, пропустите его через вилку и раму, застопорите через отверстие в раме и в вале, просверлив отверстие диаметром 3-4 мм.

В корпус втулки заднего колеса вставьте два шариковых подшипника с распорной втулкой между ними (см. рис. 2).

С помощью шайб отрегулируйте свободное вращение колеса, завинтив гайки по концам вала.

Коляску крепят к велосипеду вилкой и двумя растяжками с хомутиками. При сборке закрепляют вилку, отвинчивают правую гайку колеса. Короткий конец вилки надевают на ось и затягивают гайку, другой конец вилки крепят к раме велосипеда хомутиком. Особое внимание обращают на прямолинейное движение велосипеда и коляски. Достигают этого развалом и схождением колес, а также длиной растяжки на ровной площадке.

Если есть желание, можно изготовить люльку и установить брызгозащитное крыло. Я закрепил на раме коляски бывшую в употреблении оцинкованную жестяную ванну.
