Биогазовые установки

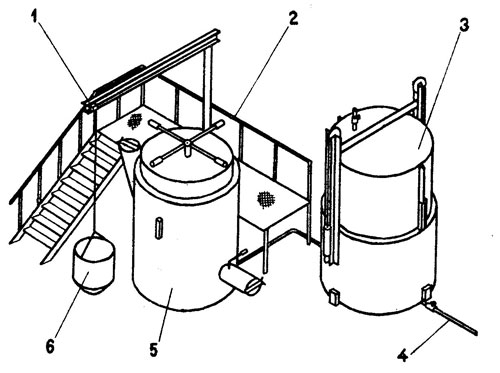

Рис 1. Общий вид индивидуальной биогазовой установки

ИБГУ-1: 1 - таль ручная; 2 - эстакада; 3 - газгольдер; 4 - газовая линия; 5 - биореактор; 6 - загрузочная бадья. Среди ресурсосберегающих безотходных производств, имеющих местные источники энергии, получаемые нетрадиционным способом, наибольший интерес представляют биогазовые технологии анаэробного сбраживания органических отходов. Их реализация разрешает такие серьезные проблемы, как экологически безопасная утилизация любых органических отходов (в первую очередь - навоза всех видов животных), энергетическая (производство биогаза как топлива), агрохимическая (получение экологически чистых органически полноценных удобрений, эффективных для повышения плодородия почв).

Научно-инженерный центр «Биомасса» АО «ЭКОН» разработал техническую документацию и осуществляет поставку и строительство «под ключ» типоразмерной гаммы биогазовых установок (станций) полной заводской готовности для агропромышленных (животноводческих) предприятий с небольшими объемами производства.

Индивидуальная биогазовая установка ИБГУ-1 предназначена для крестьянской усадьбы, где на подворье от 2 до 6 коров (20-60 голов свиней или 100-300 голов птицы). Такая установка (схема показана на рис. 1) изготавливается из углеродистой стали. Её основной элемент - биореактор-метантенк (рис. 2) объемом 2,5 м. Общая масса оборудования 1,5 т.

Установка ежесуточно перерабатывает 100-300 кг навоза, при соблюдении требований биотехнологии производит такой же объем экологически чистых высококачественных удобрений и 3-12 м3 биогаза. Этого его количества достаточно для удовлетворения топливно-бытовых нужд семьи из 3-4 человек. Комплект данного оборудования может перерабатывать все органические отходы подворья, включая фекальные стоки и окупается обычно за полтора года.

Установки ИБГУ-1 можно объединять в блоки по 2, 3, 4 единицы и использовать на частных фермах с содержанием 10-25 коров или эквивалентного поголовья другой живности.

Биогазовая станция для среднего фермерского (подсобного) хозяйства рассчитана на переработку отходов фермы крупного рогатого скота на 50 голов, или 2,5 т навоза в сутки. Ежедневный выход биогаза - 110 м3, органических удобрений - 2,5 т. По желанию потребителя оборудование комплектуется газогенератором для выработки электроэнергии, котлом и компрессирующим устройством для возможного использования сжатого биогаза в автомобилях и тракторах. Такая установка может обеспечить топливом 10 жилых домов.

Установка по переработке навоза фермы крупного рогатого скота на 300-400 голов.

Она перерабатывает в день 15-20 т навоза и производит до 30 т компостированных удобрений (наполнитель торф) и до 1500 м3 биогаза.

В настоящее время комплекты технических устройств «малой биоэнергетики» выпускаются небольшими сериями на тульском заводе «Стройтехника», ремонтно-механическом заводе «Орловский» (г. Орел), предприятиях г. Архангельска. Подключились к изготовлению маломощных биогазовых систем отдельные предприятия военно-промышленного комплекса Москвы, Петербурга, Поволжья, Урала. Тем не менее на приобретение и строительство биогазовых установок и станций на местах «под ключ» создалась своеобразная очередь, а «портфель» договорных заказов у НИЦ «Биомасса» полон.

Со всей актуальностью встает вопрос об изготовлении биоустановок на машиностроительных мощностях и у нас в Беларуси. Пока в республике отсутствуют собственные принципиальные конструкторские разработки в данной сфере, поэтому организацию необходимого производства целесообразно базировать на проектно-технической документации НИЦ «Биомасса», отличающейся сравнительной простотой и технологичностью изготовления.

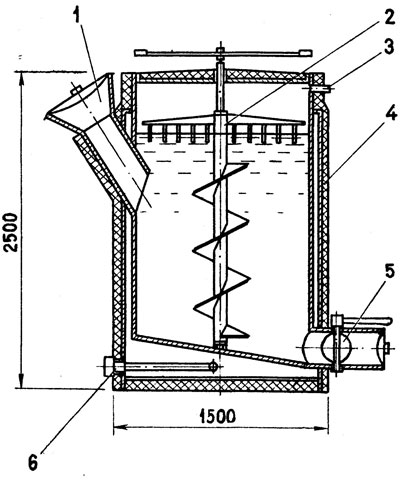

Рис. 2. Биореактор ИБГУ-1: 1 - загрузочный шнек; 2 - перемешивающий механизм; 3 - отвод газа; 4 - утеплитель; 5 – затвор-выгрузка; 6 - тепловой теп.
