Теплица-автомат

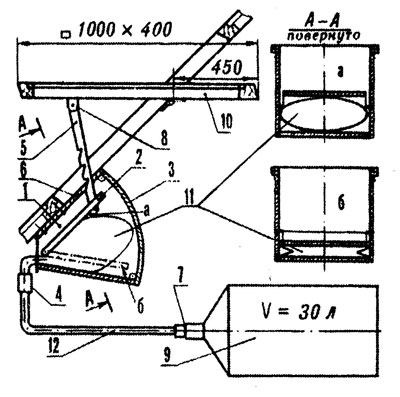

Устройство для автоматического регулирования температуры в теплице:

1 - корпус; 2 - клапан; 3 - смотровая крышка; 4 - соединительная муфта; 5 - толкатель; 6 - опорная пластина фрамуги; 7 - патрубок бачка; 8 - шарнир; 9 - расширительный бак; 10 - фрамуга; 11 - камера привода автомата; 12 - трубопровод. Буквами обозначено: а - фрамуга открыта; б - фрамуга закрыта.

«Тепличный эффект» может работать как во благо - при недостатке тепла в весенние или холодные летние дни, так и во зло - когда яркое летнее солнце доводит температуру в теплице до значений, при которых даже теплолюбивые огурцы или помидоры не выдерживают и погибают. Такого не происходит, когда в любой момент можно приоткрыть фрамуги и снизить тем самым температуру в теплице. Ну а как быть тем владельцам садовых участков, которые приезжают на дачу в лучшем случае раз в неделю?

Предлагаем вниманию садоводов несложное, экологически чистое устройство для саморегулирования температуры в теплице. От известных подобных устройств оно отличается тем, что ему не требуется внешний источник энергии (кроме, разумеется, солнца), а рабочим телом в нем служит обычный воздух.

Автоматический регулятор температуры состоит из секторного корпуса, изготовленного из тонкого дюралюминия, поворотного клапана, смотровой крышки и толкающего звена. Исполнительным элементом устройства, приводящим в движение створку фрамуги, является камера от обычного футбольного мяча, которая соединена шлангом с расширительным баком объемом около 30 литров.

Работает это устройство следующим образом. При повышении температуры в теплице выше 25°С нагревается и воздух в расширительном баке и вследствие этого увеличивается в объеме. Избыток воздуха заполняет футбольную камеру - исполнительный элемент устройства. Камера при увеличении её диаметра поворачивает клапан, а тот через толкающее звено приоткрывает створку фрамуги.

При снижении температуры в теплице ниже 25°С воздух в расширительном баке охлаждается, объем его уменьшается, уменьшается в размерах и резиновая футбольная камера. При этом створка фрамуги под действием собственного веса закрывается.

Устройство для саморегулирования температуры в теплице практически не требует ухода или регулировки в течение лета. Кстати, оно может быть установлено в теплице как вертикально, так и наклонно.
