Печь для бани

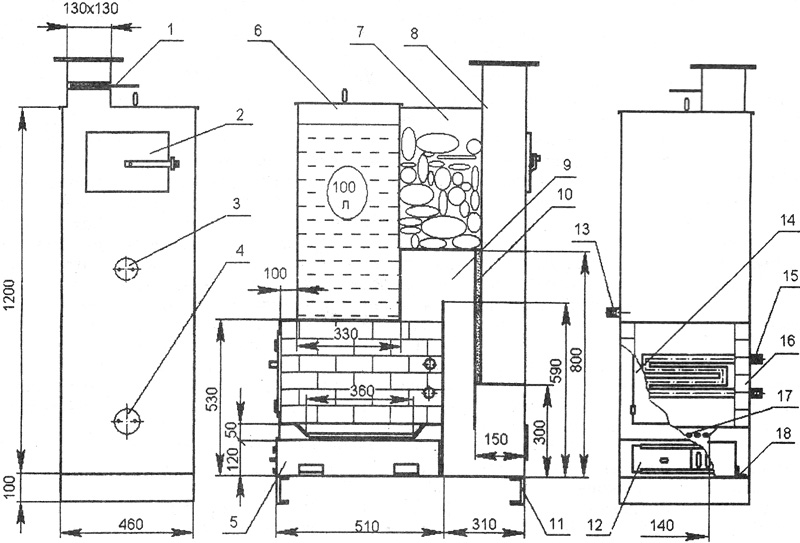

Устройство печи для бани: 1 - вентиляционная заслонка; 2 - дверца ёмкости для камней;

3 - заглушка для засыпки песка; 4 - заглушка для чистки сажи, золы; 5 - ёмкость для

сбора золы (выдвижная); 6 - ёмкость для воды; 7 - ёмкость для камней; 8 - дымоход;

9 - камера догорания; 10 - песок; 11 - швеллер; 12 - заслонка поддувальная (подвижная);

13 - патрубок для крана; 14 - дверца топливника; 15 - змеевик; 16 - кирпич;

17 - колосник; 18 - ограничитель ёмкости для золы. Конструкции печей, описываемых в специальной литературе, имеют один существенный недостаток. Дымоход сразу же, или обтекая ёмкость с камнями, уходит вверх, из-за чего неэффективно используется высокая температура сгоревших газов, так сказать, тепло уходит в небо. Чтобы избежать потерь тепла в бане, предлагаем оптимальный вариант печи, которая отвечает требованиям, предъявляемым к баням. Они (требования) следующие:

• прогревание внизу должно быть сильнее, чем вверху (для уменьшения разницы температур между полом и потолком);

• надёжно удерживать тепло (за счёт кирпичной кладки топливника, прослойки песка на задней стенке, а также обкладки кирпичом снаружи);

• не забиваться сажей и золой (достигается правильным сжиганием топлива, то есть не происходит его догорание при низкой температуре за пределами топливника (имеется камера догорания);

• оказывать минимальное сопротивление движению газов в банях и одноэтажных домах с невысокой трубой;

• простота конструкции.

Отличительная особенность нашей печи - камера догорания 9. Горючие газы из топливника поступают снизу в камеру догорания. Реакцию горения в ней усиливают горячие стенки камеры, где горение заканчивается полностью. Затем через отверстие в нижней части охладившиеся газы поступают во вторую камеру и отдают стенкам оставшееся тепло, а из неё - в дымоход 8.

Когда топка печи окончена, а вентиляционная заслонка 1 не закрыта плотно, холодный воздух поступает через топливник в печь, но не поднимается выше, так как он тяжелее газов, заполняющих камеру догорания. Такая печь как бы имеет «автоматическую газовую вьюшку», исключающую возможность охлаждения камеры догорания при попадании в неё холодного воздуха.

Размеры топливника (510 х 360) соответствуют наиболее оптимальному слою дров (около 30 см). Внутри топливник обложен кирпичом. Дверца топливника 14 должна располагаться выше колосниковой решетки 17 на 100-120 мм.

Подбор размеров колосниковой решетки 17 не так прост, как кажется. Он зависит от высоты дымовой трубы и вида топлива. Наша печь рассчитана на использование дров длиной 40-50 см. Преимущество прямоугольной формы топливника (360 х 140) по сравнению с квадратной состоит в том, что воздух обтекает дрова равномерно и они сгорают одновременно по всей длине. Угли скатываются по наклонным плоскостям на колосниковую решетку, прикрывая её слоем, который препятствует проникновению в топливник избыточного воздуха.

К концу топки потребность в воздухе уменьшается, поэтому приток его в топливник уменьшают, прикрывая поддувальную заслонку 12, которую устанавливают на выдвижной емкости 5 для сбора золы, ограниченной упорами 18.

Для рационального использования тепла монтируют змеевик 15, с помощью которого нагревают воду для душа и других целей. Печь имеет зазор величиной 100 мм за счёт установки её на швеллер 11, что способствует циркуляции воздуха в помещении. В зазор, находящийся ниже ёмкости для камней 7, засыпают песок 10. Для этого предварительно снимают заглушку 3, что позволяет на определенное время сохранить тепло.

Чистку в труднодоступном месте производят после снятия заглушки 4. Размеры дверцы 2 не ограничены.

Объём бака для воды 100 л. Основная часть печи находится в моечном отделении, а загрузку топлива производят со стороны предбанника, поэтому перед баком предусмотрен выступ в 100 мм для перегородки (1/4 кирпича). Патрубок 13 предназначен для установки сливного крана.

На рисунке нами указаны не все требуемые размеры, а только те, которые дают представление о печи. Недостающие размеры заготовок можно определить опытным путём. Материал для печи - сталь (S = 5-6 мм); верх топки и камера догорания топлива - стальной лист (S = 10-12 мм); бак - лист стали-нержавейки (S = 5-6 мм).
