Лучшая воскотопка

На любительской пасеке наиболее доступной и простой в изготовлении, дешевой и удобной в эксплуатации является солнечная воскотопка (СВТ). Принцип работы СВТ основан на превращении воскосырья под действием солнечных лучей в высококачественный воск-капанец, при этом необходимо соблюдение двух обязательных условий.

Наличие исходного высококачественного сырья, которое можно получать; если взять за правило - ежедневно все собираемые в процессе обслуживания пчелосемей восковые отходы сразу же загружать в СВТ и подвергать первичной переработке.
Ежегодное обновление не менее 1/3 сотов по мере их старения (потемнения), но не более двух лет использования и выхода 12-14 поколений пчёл.

Не менее важным условием является создание высокотемпературного режима внутри свт, так как известно, что чем выше температура, тем быстрее, полнее и качественнее вытапливается воск. Для этого при изготовлении СВТ необходимо добиться:

прямого попадания солнечных лучей внутрь воскотопки, строго перпендикулярно кроющему стеклу и воскосырью;
герметичности внутреннего пространства СВТ, позволяющему повысить температуру и соответственно увеличить выход воска.

В качестве лотка я использовал противень черного цвета от двухконфорочной газовой плиты. По размеру этого лотка подобрал соответствующее корытце для сбора воска, с таким расчетом, чтобы лоток своей полезной площадью входил в корытце, опираясь на него боковыми бортами. По исходным данным лотка (320x300x10) и корытца (300x290x60) определил все остальные размеры СВТ, с учетом толщины деревянных стенок корпуса и дна, верхней застекленной стенки и межстекольного пространства, угла наклона боковых стенок и верхнего кроющего стекла (21-35°), угла наклона лотка и степени его выдвижения над корытцем (см.Рис.). Сделал технический чертеж.

Размеры моей СВТ в мм

лоток - 320x300x10
корытце - 300x290x60
дно корпуса - 320x300
высота передней стенки - 120
высота задней стенки - 260
толщина стенок корпуса - 18
расстояние между стеклами - 10

По чертежам изготовил составные части деревянного корпуса: дно, боковые и переднюю стенки. Две боковые стенки с внутренней стороны имеют пропил под стекло на сантиметр ниже (межстекольное пространство) верхнего скошенного края и параллельно ему. Ширина паза (пропила) определяется толщиной используемого стекла, а глубина пропила (5 мм) зависит от толщины используемого материала и пожелания пчеловода. Аналогичный пропил делается в передней стенке и задней верхней перемычке с обязательным учетом угла наклона стекла. Дно представляет собой обыкновенный деревянный щит.

Из полученных деталей на гвоздях и клее собирается корпус СВТ. С учетом глубины пропила пазов вырезается соответствующего размера стекло и устанавливается на место.

Задняя верхняя перемычка фиксируется к корпусу на шурупах, что дает возможность менять внутреннее стекло. По внутреннему размеру задней стенки вырезается деревянная вставка, равная толщине стенок корпуса и дна. На деревянную вставку с помощью клея и шурупов фиксируется накладная фанерка, вырезанная по размеру наружного периметра задней стенки СВТ. Дно СВТ накрывается (на краске) целлофаном и подшивается фанерным листом для повышения теплосохраняющих свойств. После тщательной подгонки всех деталей и шпатлевки стыков все деревянные части воскотопки окрашивают черной краской. Для обеспечения герметичности торцовые концы верхней задней планки, торцы задней стенки и внутренние фанерные края стенки-дверцы оклеиваются тканью. В межстекольном пространстве торцовые края верхних стенок корпуса по периметру также оклеиваются тканью. К стенке дверцы приделывается ручка, а для её фиксации мебельные магнитные защелки (замки). По размерам внешнего верхнего периметра деревянного корпуса СВТ вырезается наружное кроющее стекло, которое фиксируется металлическим уголком по передней и боковым стенкам корпуса. Сверху на стекле строго перпендикулярно по верхней кромке передней стенки приклеивается деревянный стержень-индикатор (50 мм), контролирующий правильность наклона СВТ к солнечным лучам. Корпус СВТ устанавливается на деревянный щит и крепится посредством оконных петель передней стенкой. Опорный щит соответствует внешнему размеру дна корпуса СВТ и фиксируется на металлической оси, закрепленной в опорном столбе. Все это позволяет изменять положение воскотопки относительно солнца.

Для изменения угла наклона лотка предусмотрен перемещающийся брусок со скошенной стороной (в 21-35°). Сверху на противень накладывается дренажная металлическая сетка с мелкими ячейками из нержавеющей проволоки с загнутым кверху передним концом. На сетку сверху загружается восковое сырье. Корытце перед загрузкой для облегчения извлечения застывшего воска смазывается растительным маслом, жиром или мылом.

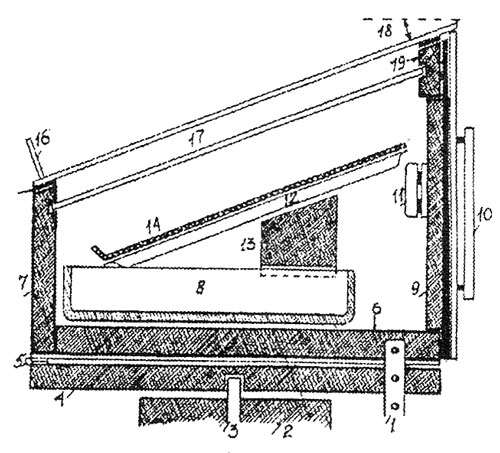

Рис. Свт: 1 - металлическая пластина-подпорка; 2 - опора; 3 - металлический стержень; 4 - олорная доска-щит; 5 - оконные петли; 6 - дно с утеплением; 7 - деревянный корпус; 8 - корытце; 9 - отъёмно-приставная стенка-дверца; 10 - ручка; 11 - магнитная защелка-замок; 12 - лоток; 13 - брусок регулировки угла наклона лотка; 14 - сетка-дренаж; 15 - матерчатый герметик; 16 - стержень контроля; 17 - потолок с остекленным воздушным термоизолятором; 18 - угол наклона стекла и лотка; 19 - верхняя задняя планка-перемычка.
