Шаблон для сколачивания рамок

Предлагаемый шаблон (см. рис.) исключает число операций при сколачивании рамок, снижает затраты времени, повышает производительность труда и обеспечивает геометрическую точность собранных конструкций.

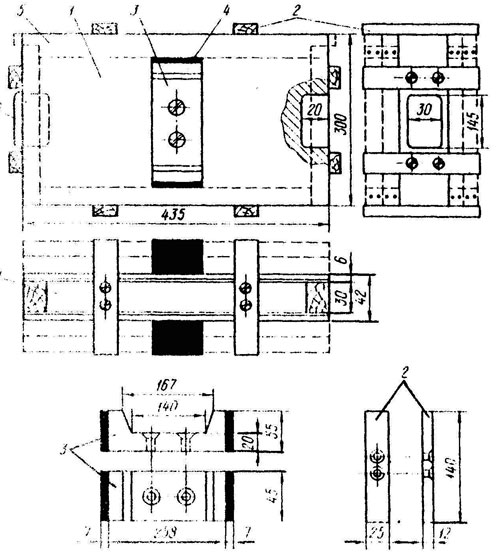

Из рисунка видно, что на основании деревянной плиты 1 зафиксированы упоры 2 и поджимы 3 с листовой резиной 4. На шаблон укладывают бруски для рамки 435 х 300, а на них - второй ряд брусков для сколачивания второй рамки. Затем шаблон переворачивают и на обратной стороне укладывают еще два ряда брусков. К упорам их прижимают резиной 4. Затем шаблон с собранными брусками ставят на бок, сдвигают крышку 6 и открывают отверстие, в котором находятся гвозди. Таким образом, бруски сколачиваются гвоздями с одной стороны сразу у четырех рамок. Такую же операцию производят и с другой стороны. Для рамок с постоянными разделителями в плите делают вырезы по размеру разделителя.
