Простая конструкция улья

Самый распространенный в мире улей Лангстрота везде изготовляют с толщиной стенок корпуса 19-20 мм. У нас его называют многокорпусным даже в классическом лангстротовском варианте, когда есть два корпуса и надставки на полурамки. Рамка Лангстрота на 15 мм шире, чем рамка многокорпусного улья, - вот и вся разница. Кроме того, улей Лангстрота был уже распространен по всему миру, когда появился многокорпусный.

В нашем стандартном многокорпусном улье толщина стенок 35 мм, а это приводит к существенному перерасходу древесины.

Давайте попытаемся проанализировать, почему же мы изготовляем стенки улья толщиной 35 мм вместо 19-20. Таких причин оказалось три.

Первая. Доказано, что в нашем холодном климате зимой и весной толстые гнездовые корпуса лучше, в них меньше расход корма и вроде бы лучше развитие семей. На севере США, в Канаде и Финляндии зима не теплее, но там предпочитают тонкостенные ульи, а весной их просто утепляют плотной черной бумагой. У нас это не практикуется.

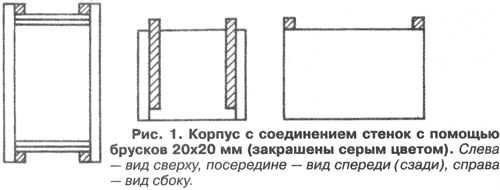

Рис. 1. Рис. 1. Корпус с соединением стенок с помощью брусков 20x20 мм (закрашены серым цветом). Слева - вид сверху, посередине - вид спереди (сзади), справа - вид сбоку.

Вторая причина - толстые стенки позволяют сделать фальцы, тогда как в двадцатимиллиметровой доске это невозможно. А без фальцев улей становится некочевым. Нужны хорошие скрепы и подъемники. (В США ульи не имеют фальцев.).

Третья и, пожалуй, самая главная причина заключается в том, что технически сложно сделать надежное соединение тонких стенок корпуса. Нужно соединение в шип или в улучшенную четверть. Оба этих приема требуют большой точности изготовления на специальных станках и оправданны только при крупносерийном производстве. На домашнем станке сделать такое очень сложно. Привычные тридцатипятимиллиметровые стенки соединяют в четверть и сбивают гвоздями.

При сегодняшнем повышении цен на древесину уменьшение толщины стенок корпуса актуально, поэтому большинство пчеловодов Украины останавливаются на ульях ивано-франковских пчеловодов К. Лецина и М. Поливоды. Им удалось создать надежное соединение тонких (20 мм) стенок улья, которое одновременно обеспечивает и фиксацию корпусов относительно друг друга.

Боковые стенки корпуса выступают за короткие передние и задние на 20 мм с каждой стороны. С внешней стороны концы стенок корпуса крепят гвоздями и клеем к четырем брускам (20x20 мм или 25x25 мм). Таким образом, в местах соединения толщина древесины достигает уже 40-45 мм, а это более чем достаточно для очень надежного соединения (рис. 1).

Рис. 2. Рис. 2. Упрощенное соединение тонких стенок корпуса по Лецину и Поливоде - слева; справа - неглубокий паз в боковой стенке, который не дает коробиться коротким стенкам корпуса.

Длина брусков на 5 мм меньше высоты корпуса, и набиты они так, что выступают вверх на 25 мм. Эти выступы входят в соответствующие пазы верхнего корпуса, и корпуса надежно фиксируются один относительно другого.

Для упрощения конструкции улья К. Лецин и М. Поливода используют только корпуса на полурамку, что позволяет иметь боковые стенки, сделанные из одной доски без всяких соединений.

По мнению автора этого сообщения, изобретение нуждается в небольшой коррекции. Лучше (рис. 1) если бы торцы коротких передней и задней стенок корпуса входили в неглубокие (5 мм) пазы в боковых стенках, что не дало бы коробиться коротким доскам. И еще замечание: бруски почему-то выступают сверху над корпусом. Не лучше ли расположить их снизу (рис. 2)?

Примечательно, что с внешней стороны корпуса даже не проструганы. Куски обычной шалевки качественной распиловки сбиты гвоздями и все. Используются только корпуса на восемь полурамок. Для пчеловодов, интенсивно увеличивающих пасеку, такой дешевый улей просто находка.

А как же быть любителям дадановских рамок? Очень просто. Корпус на рамку высотой 300 мм складывается из двух корпусов на полурамку. Просто узкую доску легче достать, хотя при современной технике соединения в микрошип на клею ничего не стоит доску состыковать по ширине. Только для этого потребуется специальный станок. Поэтому дадановские корпуса изготавливают гораздо реже.
