Таймер для электронаващивателя

Рис. 1., рис. 2. Каждый пчеловод стремится, чтобы отстроенные пчелами рамки суши были ровными и аккуратными. Способ наващивания практически на треть определяет качество будущей суши. В периодических изданиях по пчеловодству публикуются и обсуждаются различные способы наващивания пчелиных рамок.

Я убедился на собственном опыте, что самое надежное крепление вощины к проволоке рамки достигается электронаващиванием. Уже на протяжении пяти лет я пользуюсь промышленным импульсным электронаващивателем “ЭБ-12-15”. На электронаващивание одной рамки обычно уходит 20-30 секунд, что значительно меньше, чем при механическом закреплении вощины. При этом лист вощины располагается под проволокой на доске (лекало), которая несколько меньше внутренних размеров рамки, а проволока, для достижения равномерного впаивания в вощину и визуального контроля за процессом, прижимается куском стекла. Электронаващивание повышает качество соединения вощины и проволоки, а в дальнейшем и сотов. Кроме того, при этом не требуется повышенной температуры в рабочем помещении, как при механическом способе.

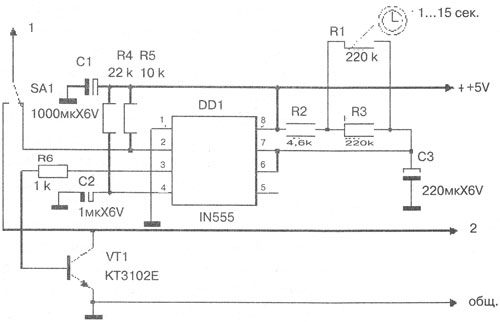

Несложная доработка к промышленному электронаващивателю обеспечит точный отсчет выдержки времени после отпускания кнопки “нагрев” электронаващивателя. Время выдержки плавно регулируется в пределах 1-15 сек. переменным резистором R1, установленным на корпусе электронаващивателя. Таким образом, подобрав экспериментально время выдержки для рамок одного типа, исчезает необходимость отсчета времени и удержания кнопки “нагрев” электронаващивателя в нажатом состоянии. Схема таймера (рис. 1) для импульсного электронаващивателя содержит минимум деталей, в наладке не нуждается и питается непосредственно от прибора.

Рис. 3. Конструктивно устройство выполнено на печатной плате размером 25x40 мм, установленной в корпусе электронаващивателя на пластиковых стойках. В корпусе прибора просверлены два отверстия. В них установлены переменный резистор и тумблер SA1, который служит для переключения режимов работы: ручное управление или управление от таймера.

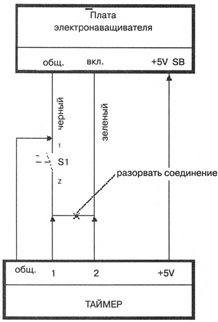

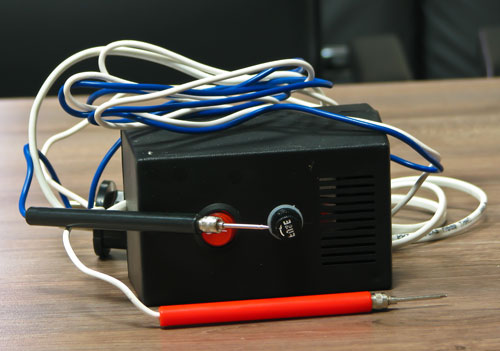

Схема подключения таймера к электронаващивателю приведена на рис. 2, а внешний вид импульсного электронаващивателя с плавной регулировкой времени выдержки на рис. 3.

При незначительной доработке схемы таймер может использоваться с любым электронаващивателем как постоянного, так и переменного тока.
